| ชื่อแบรนด์: | GoreLink |
| เลขรุ่น: | G218-1442-3 |
| ขั้นต่ำ: | 1 ชิ้น |
| ระยะเวลาการจัดส่ง: | 1-3 วันทำการ |
| เงื่อนไขการจ่ายเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, |
การใช้งาน
เครือข่ายการเข้าถึง FTTH
เครือข่ายโทรคมนาคม
เครือข่าย CCTV
ศูนย์ข้อมูล
เครือข่ายพื้นที่ท้องถิ่น
ข้อมูลทั่วไป
|
โหมดไฟเบอร์ |
โหมดเดียว 9/125um OS2 |
|||
|
โครงสร้างเคเบิล |
คอนโดสองหลัง |
|||
| เครื่องเชื่อม A | SC | |||
| เครื่องเชื่อม B | SC | |||
| การเคลือบ | APC-APC | |||
|
สมาชิกกําลัง |
สายใยอารามิด |
|||
|
กว้างของเคเบิล |
2.0 มม. |
|||
|
สีสาย |
สีเหลือง |
|||
| สีของเครื่องเชื่อม |
UPC |
สีฟ้า | APC | สีเขียว |
| สีบูท | สีขาว | สีเขียว | ||
|
เสื้อสาย |
LSZH |
|||
|
ความยาวของสาย |
ตามคําขอสั่ง |
|||
|
การแสดงผลทางสายตา |
||||
|
การอ่อนแอ |
≤3.5dB/KM |
|||
|
ประเภทเส้นใย |
G.652D |
G.657A1/A2 | ||
|
ความเสียจากการใส่ (Insertion Loss) |
≤0.3dB ((UPC) |
≤0.3dB ((UPC) | ≤0.3dB ((APC) | |
|
ผลกําไรเสีย ((RL) |
≥50dB ((UPC) |
≥50dB ((UPC) | ≥60dB ((APC) | |
| อุณหภูมิการทํางาน | -10 ถึง + 70 °C | |||
| อุณหภูมิในการเก็บ | -10 ถึง + 80 °C | |||
ข้อมูลการสั่งซื้อ
|
ส่วนที่ห้า |
คําอธิบาย |
|
G218-1442-1 |

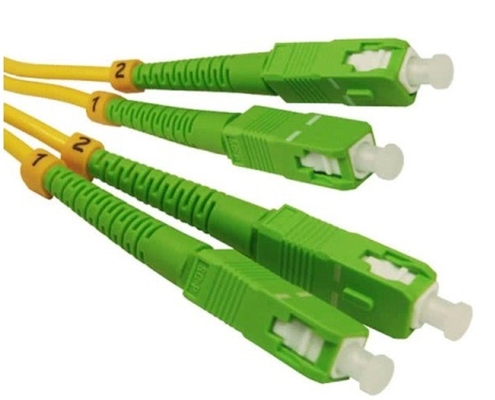

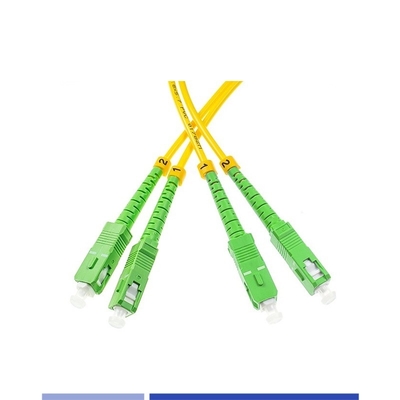

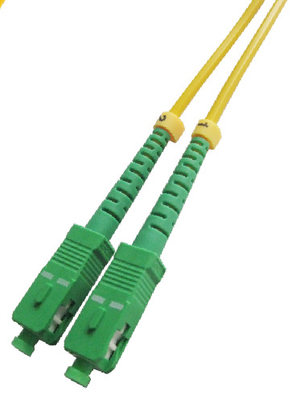

สายพับพลาสเตอร์ไฟเบอร์ออปติก SC/APC-SC/APC SM Duplex 2.0mm LSZH เสื้อ 1m |
|
G218-1442-2 |
สายพับไฟเบอร์ออปติก SC/APC-SC/APC SM Duplex 2.0mm เสื้อ LSZH 2m |
|
G218-1442-3 |
สายพัดปลาสเตอร์ไฟเบอร์ออปติก SC/APC-SC/APC SM Duplex 2.0mm LSZH เสื้อ 3m |
|
G218-1442-5 |
สายพับไฟเบอร์ออปติก SC/APC-SC/APC SM Duplex 2.0mm LSZH เสื้อ 5m |
|
G218-1442-10 |
สายพัดปลาสติกไฟเบอร์SC/APC-SC/APCSM Duplex2.0 มิลลิเมตร เสื้อ LSZH 10m |
|
G218-1442-15 |
สายพัดปลาสติกไฟเบอร์ SC/APC-SC/APC SM Duplex 2.0mm เสื้อ LSZH 15m |
|
G218-1442-20 |
สายพับพลาสเตอร์ไฟเบอร์ออปติก SC/APC-SC/APC SM ดับเพลส2.0mmเสื้อ LSZH 20 เมตร |
|
* ปรับแต่ง |
|
เมื่อเลือกสายพับพลาสเตอร์ไฟเบอร์ออปติก ควรทราบปัจจัยต่อไปนี้
APCและUPCเป็นวิธีการเคลือบหน้าปลายของเครื่องเชื่อมไฟเบอร์ออปติก ทั้งคู่มีบทบาทสําคัญในการรับประกันการส่งสัญญาณออปติกที่มีประสิทธิภาพในการเชื่อมต่อไฟเบอร์ออปติกความแตกต่างหลักระหว่างพวกเขาอยู่ที่มุมการเคลือบของหน้าปลายของเครื่องเชื่อมและคุณสมบัติการสะท้อนของพวกเขาด้านล่างนี้คือความแตกต่างรายละเอียด:
UPC (Ultra Polished Connector):
รูปแบบหน้าปลาย: หน้าปลายของเครื่องเชื่อม UPC เป็นเรียบ และวิธีการเคลือบสีบลัด.
ลักษณะของการสะท้อน: เนื่องจากหน้าปลายเรียบ ความสูญเสียการสะท้อนของเครื่องเชื่อม UPC ค่อนข้างสูง โดยทั่วไป-50 dB.
APC (Angled Polished Connector):
รูปแบบหน้าปลาย: หน้าปลายของเครื่องเชื่อม APC เป็นมุมโดยทั่วไปที่8 องศามุมโป่งมุม.
ลักษณะของการสะท้อน: เนื่องจากหน้าปลายมุม, เครื่องเชื่อม APC ได้อย่างมีประสิทธิภาพลดการสะท้อนสัญญาณแสง. การสูญเสียการสะท้อน-60 dB, ให้ผลงานที่ดีกว่า, โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการสื่อสารที่มีคุณภาพสูงที่ต้องการการสะท้อนน้อย
UPC: การสูญเสียผลตอบแทนมักจะอยู่ที่-50 dBเนื่องจากหน้าปลายเรียบ การสะท้อนสัญญาณที่จุดเชื่อมต่อไฟเบอร์มีความสูงมาก ซึ่งเหมาะสําหรับระบบการสื่อสารประเพณีส่วนใหญ่
APC: การสูญเสียผลตอบแทนโดยทั่วไป-60 dB หรือมากกว่า. การเคลือบมุมลดการสะท้อนสัญญาณลงอย่างมาก ทําให้มันเหมาะสมสําหรับการใช้งานที่คุณภาพสัญญาณเป็นสิ่งสําคัญ เช่นในการออกอากาศทางโทรทัศน์,ศูนย์ข้อมูลและระบบสื่อสารระยะไกล.
UPC:
เหมาะสําหรับเครือข่ายไฟเบอร์ออปติกทั่วไปและการสื่อสารระยะสั้น
ใช้ทั่วไปสําหรับอุปกรณ์เครือข่ายมาตรฐานสายไฟเบอร์สู่บ้าน (FTTH), และสภาพแวดล้อมการสื่อสารที่ความสะท้อนที่ต่ํามากไม่ใช่ความต้องการที่เข้มงวด
APC:
เนื่องจากลักษณะการสะท้อนที่ต่ําของมัน APC ถูกใช้อย่างแพร่หลายในความแม่นยําสูงและระบบการสื่อสารไฟเบอร์ออปติกที่มีประสิทธิภาพสูงการส่งสัญญาณระยะไกล,การออกอากาศทางโทรทัศน์,ศูนย์ข้อมูลและเครือข่ายไฟเบอร์ออปติกที่มีคุณภาพสูง.
เหมาะสําหรับสภาพแวดล้อมที่ต้องการความสูญเสียการสะท้อนน้อย, ลดการรบกวนสัญญาณและปรับปรุงความมั่นคงของสัญญาณ
UPC: ใช้งานทั่วไปสีฟ้าเครื่องเชื่อม
APC: ใช้งานทั่วไปสีเขียวคอนเนกเตอร์ โค้ดสีนี้ช่วยแยกระหว่างสองประเภทการเคลือบที่แตกต่างกัน
UPC: มีค่าใช้จ่ายต่ํากว่าและทํางานได้ดีพอที่จะตอบสนองความต้องการของสื่อสารไฟเบอร์ออปติกทั่วไป
APC: ค่าใช้จ่ายที่ค่อนข้างสูง แต่มีการยับยั้งการสะท้อนที่ดีกว่า ทําให้มันเหมาะสําหรับสภาพแวดล้อมที่มีความต้องการการทํางานที่สูงกว่า
|
|
| ชื่อแบรนด์: | GoreLink |
| เลขรุ่น: | G218-1442-3 |
| ขั้นต่ำ: | 1 ชิ้น |

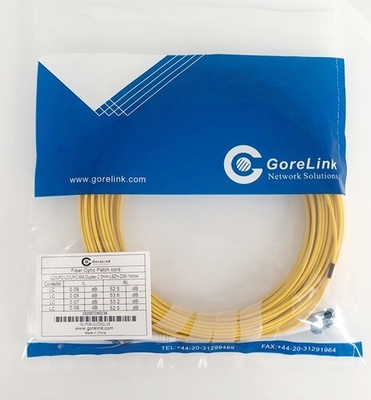

| รายละเอียดการบรรจุ: | กระเป๋าที่เป็นกลาง/ถุง Gorelink |
